三維柔性八角臺產品詳情
D16/D28 三維柔性八角臺具有三維柔性組合焊接工裝夾具的所有特性和功能，平臺孔距為50或100mm，平臺上均刻有相應的網格線，在臺面的工件安裝面刻有50X50或100x100的網格線，方便工件目視檢測。
D16/D28 三維柔性八角臺復雜的面體設計讓它具備了多方向空間擴展這一功能從而滿足部分 焊接件的工藝要求，同時局限了它的規格大小和使用范圍。D16/D28 三維柔性八角臺一般配合變位機機器人焊接和旋轉機構焊接使用，主要用于多面體同工序焊接件焊接，它的效率可達普通工裝的三倍以上。
D16/D28 三維柔性八角臺產品說明：
適用于各款式的變位機、翻轉機配套使用；
平臺可通過U型方箱/支撐角鐵等附件擴展；
安裝孔可依照變位機尺寸制作。
D16/D28 三維柔性八角臺特點：
三維柔性八角臺共有七個工作面,側面用于擴展或輔助定位；

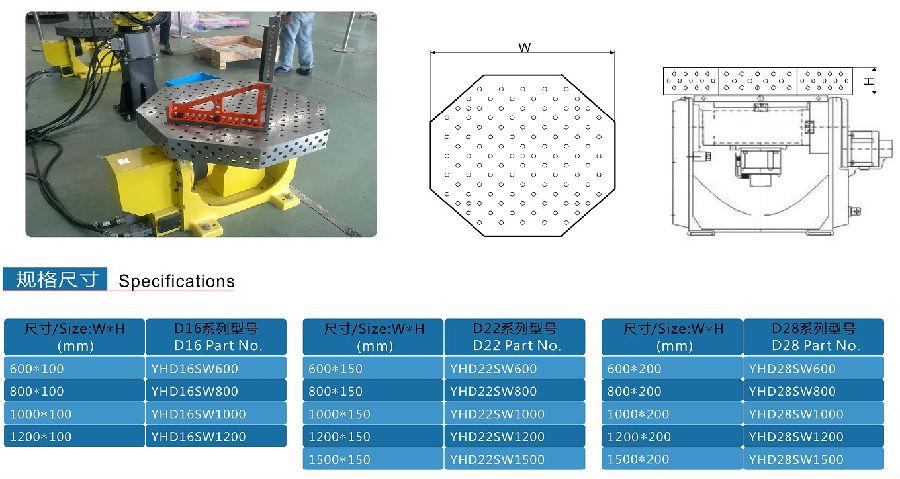

D16/D28 三維柔性八角臺按系列分為D16/D22/D28三個系列；
D16系列的孔為Φ16,孔間距為50mm±0.05陣列組成，表面分布著50x50mm的網格線；
D22系列的孔為Φ22,孔間距為75mm±0.05陣列組成，表面分布著75x75mm的網格線；
D28系列的孔為Φ28,孔間距為100mm±0.05陣列組成，表面分布著100x100mm的網格線。
